数码显微镜
产品阵容

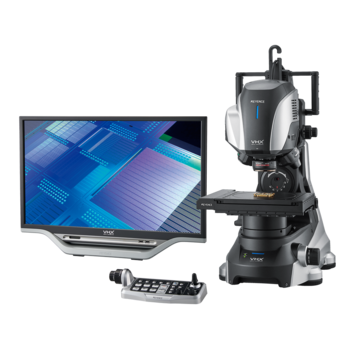

除级别超高*分辨率4K CMOS和支持4K的镜头外，还搭载了Advanced Optical Shadow Effect Mode功能，甚至能够清晰地观测到看不到的细小凹凸。全新操作系统，可直观操作。瞬间自动判别差异的异常识别功能、分析范围是传统平台9倍*的300 mm大型平台以及支持金相显微镜的高分辨率旋转镜头等，是一个通过各种自定义来支持各种分析业务的全新显微镜系统。*与本公司VHX 系列产品的比较
将VHX系列的核心功能“观测、拍摄、测量”集于一体。以便捷的操作实现高频使用功能的入门机型。可实现光学显微镜20倍*以上的大景深。可以多方位观测，确保没有遗漏。此外，虽然是入门机型，但是也搭载了即使目标物存在凹凸也可对焦观测的深度合成、3D显示功能以及照明切换功能等，数码显微系统所拥有的用于放大观测的便捷功能。根据平台及追加软件的组合搭配，可按照用途选择规格。*光学显微镜的比较
数码显微镜使用相机和放大光学器件将实时图像输出到显示器上。通过显示器，可以对图像进行观察、拍摄、保存、测量和分析。与光学显微镜不同，数码显微镜没有目镜，可以实现多人同时观察图像。
显微观察方法
观察样品时可以采用不同的观察方法，选择正确的方法会对图像的质量和清晰度产生重大影响。不同的方法利用不同的照明和对比度原理，使用户能够准确地观察到感兴趣的特征。
观察方法的比较
某些样品在观察和成像方面存在难点，特别是那些对比度低的特征，或是无色、半透明或透明的样品。为了解决这些样品的观察问题，人们利用光的散射、衍射、偏振和干涉等特性，设计出了不同的观察方法。
了解光学显微镜与电子显微镜的区别
光学显微镜： 光学显微镜，又称光镜，已有数百年的使用历史。它使用可见光照射样品，并通过一系列透镜将其放大以供观察。一些光学显微镜需要用户通过目镜观察样品，而更先进的光学显微镜则将放大后的图像投射到显示器或屏幕上。
电子显微镜： 电子显微镜利用不同的原理，实现了比光学显微镜高得多的放大倍率和分辨率。它使用电子束而非可见光来照射样品。电子显微镜能够解析原子尺度的结构，使其成为材料研究中不可或缺的工具。
选择合适的显微镜： 选择光学显微镜还是电子显微镜，取决于用户的目标、样品类型以及期望的放大倍率和分辨率。光学显微镜通常比电子显微镜功能更全面、价格更实惠、操作也更简便，因此适合更广泛的用户和应用领域。然而，电子显微镜提供了无与伦比的放大倍率和分辨率，其原子级分析能力对于前沿材料研究至关重要。
什么是3D显微镜？
用显微镜观察物体表面时，由于一次只能聚焦在一个很小的区域，因此很难确定表面的形状或形貌。在使用相机拍摄照片时尤其如此。
3D显微镜能够扫描整个表面，捕捉每个进入焦点的不同区域，并将它们组合成一张全幅对焦的图像。然后，可以利用每个对焦平面的相对高度数据将表面重建为3D图像，用户可以自由地操作该图像，从而轻松了解表面的真实形状。
数码显微镜的优点
与光学显微镜相比，数码显微镜的景深要大得多。
景深是指一次性对焦清晰的Z轴范围。
大景深使观察更容易，因为无需调整镜头或载物台即可观察整个样品。在观察表面不平整或高度变化较大的样品时，大景深尤其具有优势。
数码显微镜比光学显微镜提供更长的工作距离（WD）。工作距离是指目标物对焦清晰时，从镜头末端到目标物的距离。
工作距离越长，用户可以观察到目标物越深的位置。即使为了观察而倾斜镜头，镜头也不会接触到样品。这在处理高度变化大或在不同Z平面上具有特征的样品时尤其有用。
大多数光学显微镜使用物镜转盘来切换物镜以改变放大倍率。
而3D数码显微镜通常使用变焦镜头，用户只需转动变焦环即可改变镜头放大倍率。
使用物镜转盘时，如果不同镜头的作动距离不同，用户每次更换放大倍率时都必须重新调整载物台和焦点。而使用变焦镜头时，工作距离保持不变，因此用户可以在保持样品对焦的同时改变放大倍率。
数码显微镜的导入案例
汽车与航空航天行业
本节介绍的应用包括：汽车和飞机工业中零部件污染物的测量与分析、气孔等铸造缺陷的检测，以及通过量化切削刀具的磨损来管理其使用寿命。内容阐述了污染物对汽车和飞机零部件的影响、压铸不良的可能原因及其对策，以及刀具磨损的机理。此外，还说明了这些检测的重要性以及当前检测手段所面临的问题。
电子设备行业
本节通过观察半导体封装的横截面和表面，以及电子元件的引线键合，介绍了对已贴装PCB和电子线路板进行失效分析的案例。内容解释了典型的检测和观察问题，并提供了捕获清晰图像和进行测量的潜在解决方案。
医疗器械与化妆品行业
本节介绍的应用包括：对医疗针头、导管、支架、心脏起搏器等需要高品质的医疗用品进行测量和检查。在化妆品行业中，研发阶段要求精确和速度，应用案例包括对皮肤和毛发的观察、测量和评估。内容还结合最新的4K数码显微镜观察案例，说明了这些行业的现状。
化工与材料行业
化工厂的焊接设备要求极高的焊接质量。用于食品和药品的复合薄膜需要高度的安全性和可靠性。本节介绍了对焊接件熔深情况的观察，以及化工和材料行业的其他观察与分析案例，包括对高性能复合薄膜的分析。
金属断裂面分析
在观察三维物体（如断裂面）的各个特征时，由于需要多次调整焦距，分析可能耗时较长。VHX系列4K数码显微镜的实时景深合成功能，可以让您在整个金属断裂面上实现全面对焦。这不仅减少了调整焦距所花费的时间，还能对断裂面上存在的多种复合特征进行观察和评估。
皮肤与毛发的观察、测量与评估
在评估表面特征的深度和精细度时，特征的高度差越小，对比度就越低，从而使观察和评估变得困难。光学显微镜下，图像会因照明和角度的不同而有所差异，并且容易因反光产生眩光和对比度下降。这使得浅的沟槽难以观察，甚至可能被忽略。VHX系列4K数码显微镜的多功能照明可自动捕获全方位照明数据。通过从中选择最适合观察的图像，您可以显著缩短设置照明所需的时间。
金属组织观察
由于视野中只有一部分能够对焦，观察金属组织非常耗时。对此类物体的观察和分析也存在学习曲线，这是获得精确结果的一个难点。VHX系列4K数码显微镜的实时合成界面提供了景深合成功能，可以快速轻松地观察到完全对焦的图像。此外，还可以执行自动晶粒度分析，消除了用户的主观性。
微生物的观察与分析
许多微生物透明度很高，难以在观察图像中获得对比度。因此，对于三维生长的丝状真菌和微小的细菌来说，高倍率观察和定量分析非常困难。VHX系列数码显微镜配备了多种不同的照明和成像功能，如透射偏光照明和HDR，可以获得色彩层次丰富的图像。此外，VHX系列能够自动计数菌落数量，并提供每个菌落大小的统计数据。
用于矿物高分辨率成像的偏光观察
在矿物的偏光观察中，需要准确感知因观察方法和角度而产生的变化。然而，由于正确设置照明条件非常困难，不同个体的评估结果可能会有所不同。VHX系列支持平行或正交尼科尔棱镜的偏光观察，也可以进行透射偏光照明。此外，VHX系列还能够调用以往图像的照明条件，确保结果的一致性。
半导体晶圆与IC设计的观察与测量
VHX系列数码显微镜采用“光学阴影效果模式”这一全新的显微镜检查方法，能够以可媲美SEM的图像清晰度进行高倍率观察。光学阴影效果模式可以观察晶圆表面状况、薄膜缺陷和异物颗粒。还可以自动测量光掩模区域和3D形状。VHX系列的先进功能极大地提升了对晶圆和集成电路的检查与分析能力。
与其他类型的显微镜相比，数码显微镜的特点是其强大的观察功能和不依赖于用户技能水平的易用性。然而，根据您的用途是个人观察、生产质量控制还是科研观察，所需的性能和显微镜的价格会有很大不同。在此，凯发K8国际一触即发介绍选择适合您预期应用的数码显微镜时需要考虑的关键点。
放大倍率与视场（观察范围）
立体显微镜的光学放大倍率可以通过物镜放大倍率乘以目镜放大倍率来计算。对于数码显微镜，由于图像是在屏幕上观察的，其放大倍率是镜头光学放大倍率与显示器显示尺寸的乘积。这个放大倍率被称为总放大倍率，可通过以下公式计算：
总放大倍率 = 显示器放大倍率 × 光学放大倍率。
光学放大倍率由镜头刻度标示。显示器放大倍率因图像传感器和显示器尺寸而异，可通过以下公式计算：
显示器放大倍率 = (显示器尺寸（英寸）× 16*) / 图像传感器尺寸*
*光学英寸尺寸。
反之，视场（观察范围）的大小与总放大倍率成反比。例如，假设在50倍放大倍率下，显示器上显示10×6mm的区域。如果将放大倍率增加到100倍或200倍，显示器上显示的视场将分别减小到5×3mm或2.5×1.5mm。如此例所示，虽然增加放大倍率可以放大图像以便更好地观察细节，但同时也会缩小视场。
数码显微镜有物镜放大倍率、总放大倍率和显示器放大倍率之分，这意味着在选择放大倍率时，您必须清楚产品目录中标示的是哪一种，以及您希望放大观察物体的哪个部分。然后，您就可以选择具有符合您需求的放大倍率和视场的数码显微镜。
照明方式
使用数码显微镜时，即使使用了高性能镜头，如果照明不当，也可能导致物体图像不清晰。为解决此问题，选择适合被观察物体的照明类型至关重要。主要有四种照明方式，本节将解释每种方式的特点和优势。
同轴照明
A: 镜头, B: 光源, C: 半透半反镜, D: 物体
同轴照明的光线与镜头的光路方向相同。通过半透半反镜，使照射到物体上的光的的光轴与镜头的光轴对齐。这种照明模式用于观察镜面金属表面、光滑的塑料表面以及半导体晶圆等会发生镜面反射的物体，也用于观察结构或表面光泽度的差异而非其特征。
环形照明
A: 镜头, B: 物体
环形光从镜头两侧斜向照射。这种照明模式可以通过表面特征产生的对比度清晰地捕捉轮廓。它主要用于50倍至300倍的放大倍率下，观察表面粗糙或没有光泽的物体。
透射照明
A: 镜头, B: 玻璃板, C: 物体, D: 光源
使用透射照明时，光线从透明目标物下方发出，穿过镜头进入图像传感器。因此，考虑到目标的厚度，景深大的镜头更为适合。这种照明模式用于观察透明物体内部的特征、液体中的乳浊液以及微生物。
可变照明
可以实时改变光线方向，以强调特征的状态。光线照射到目标物上，并可以实时调整，从而可以观察到精细的特征。
显示器显示
数码显微镜最有用的功能之一是多人可以同时观看显微图像。这使得可以将感兴趣的部分拍摄成视频，并在显示器上显示细节部分供多人目视检查，从而有助于快速共享问题。显示器的分辨率可以从约200万像素到1000万像素以上不等。在选择放大倍率和视场（观察范围）的同时，根据目的选择合适的分辨率非常重要。
记录/测量功能
将用数码显微镜获取的观察数据在不同部门之间共享以进行分析和审查，需要支持大容量存储和网络连接的功能。需要考虑的一些关键因素包括：是否可以保存观察图像，是否可以保存测量放大倍率和照明设置，以及是否有可用的分析软件，能从观察数据中测量轮廓、面积和数量。
示例：污染物分析（异物分析）
K8凯发显微镜的特点
K8凯发的数码显微镜采用远心HR镜头、4K CMOS图像传感器和27英寸4K显示器。高分辨率、大景深的镜头，高清、低噪声的图像传感器，以及大型4K显示器的组合，实现了在高放大倍率下进行宽视场观察。
在照明方面，K8凯发的数码显微镜配备了多功能照明，可自动应用最佳的照明模式。操作员只需单击一个按钮，即可自动获取全方位的照明数据，并选择最适合观察的图像。
保存屏幕图像、测量结果和观察设置也只需单击一个按钮。保存的数据可以通过网络连接在公司内部快速共享。通过安装电子表格和文字处理软件，可以创建报告。
K8凯发的数码显微镜是一站式解决方案，它不仅消除了繁琐的照明设置，同时实现了高分辨率观察和高质量显示，还提供了用于数据共享和报告提交的分析与报告功能。
高NA、高分辨率的远心HR镜头
多功能照明观察（金属抛光面 1000x）
自1974年以来，凯发K8国际一触即发一直在工业自动化和检测设备领域引领潮流。凯发K8国际一触即发对先进技术的执着以及满足客户需求的承诺，使凯发K8国际一触即发在市场上占据了领先地位。如果您准备从该领域公认的领导者处购买数码显微镜，请浏览凯发K8国际一触即发的产品目录并立即与凯发K8国际一触即发联系。
数码显微镜相关的常见问题
数码显微镜用于观察、检查和分析大部分尺寸的样品。当光学显微镜或SEM无法满足需求时，数码显微镜通常被用作解决方案。电子、医疗器械、材料研究和汽车等众多行业都在使用3D数码显微镜。有关各行业应用的更多信息，请参阅凯发K8国际一触即发的“应用案例”页面。
K8凯发的数码显微镜一直是市场上的最佳解决方案。20多年前，K8凯发创造了第一台数码显微镜，并持续将客户的直接反馈融入到后续几代科研级数码显微镜的开发中。这使K8凯发能够始终走在技术前沿，提供解决用户实际问题的产品。
数码显微镜、复式显微镜、立体显微镜、金相显微镜和偏光显微镜都是常用的类型。后四种显微镜各有其特定的用途，而数码显微镜将所有这些功能集于一台设备中，从而实现更快的处理速度和更高效的工作流程。
数码显微镜配备了高精度的数码相机，用于捕捉目标物的图像，并在显示器上显示以供观察。立体显微镜有两个目镜——每只眼睛一个——用于观察通过透镜呈现的图像。数码显微镜的放大倍率范围是几十倍到几千倍，而立体显微镜只有十几倍到几十倍。立体显微镜还需要根据眼间距和视力等个人差异进行调整。总的来说，数码显微镜适合长时间观察、定位和尺寸测量。数码显微镜还能够将图像保存到硬盘，并使用数字工具进行图像处理和分析。另一方面，立体显微镜的视场更宽，工作距离更长，因此用于精密零件的组装和检查，以及解剖和细胞操作。
K8凯发制造数码显微镜已有20多年的历史。凯发K8国际一触即发持续将客户的反馈应用于后续几代产品的创造中。这使凯发K8国际一触即发能够始终提供解决用户实际问题的产品。VHX系列的数码显微镜旨在弥补光学显微镜的弱点，如景深浅、工作距离短、便携性和通用性问题以及样品限制等。
